電子コンポーネントシントリングプッシュプレートオーブン精度信頼性

製品詳細

Place of Origin: CHINA

ブランド名: RUIYAO

支払いと送料の条件

Minimum Order Quantity: 1

価格: 交渉可能

支払条件: L/C,T/T

Supply Ability: Negotiable

最良の価格を入手する

製品詳細

製品の説明

ハイライト:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                正確なプッシュプレートオーブン, 信頼 できる プッシュ プレート 炉, 電子部品 プッシュプレートオーブン


Kiln Size:	Customizable	断熱装置:	セラミックファイバ
Product Type:	Kiln	Ventilation:	forced air
Material:	High Temperature Refractory	発射能力:	大きい
Operation Mode:	Semi-automatic	Voltage:	220V or 380V
設置:	床置き型	Fuel Type:	natural gas or propane
Operating Mode:	Automatic	メンテナンス:	低い
Firing Chamber:	Rectangular shape	Automation Level:	High
Firing Atmosphere:	Oxidizing or Reducing

Kiln Size:	Customizable
断熱装置:	セラミックファイバ
Product Type:	Kiln
Ventilation:	forced air
Material:	High Temperature Refractory
発射能力:	大きい
Operation Mode:	Semi-automatic
Voltage:	220V or 380V
設置:	床置き型
Fuel Type:	natural gas or propane
Operating Mode:	Automatic
メンテナンス:	低い
Firing Chamber:	Rectangular shape
Automation Level:	High
Firing Atmosphere:	Oxidizing or Reducing

電子コンポーネントシントリングプッシュプレートオーブン精度信頼性

電子部品のシンター処理のプッシュプレートオーブン: 正確で信頼できる

1概要

電子部品のシンタリングには必要不可欠なツールとして登場しました. Sintering is a crucial process in which powdered or compacted materials are heated to a temperature below their melting point to enhance their physical and mechanical properties through particle bonding.

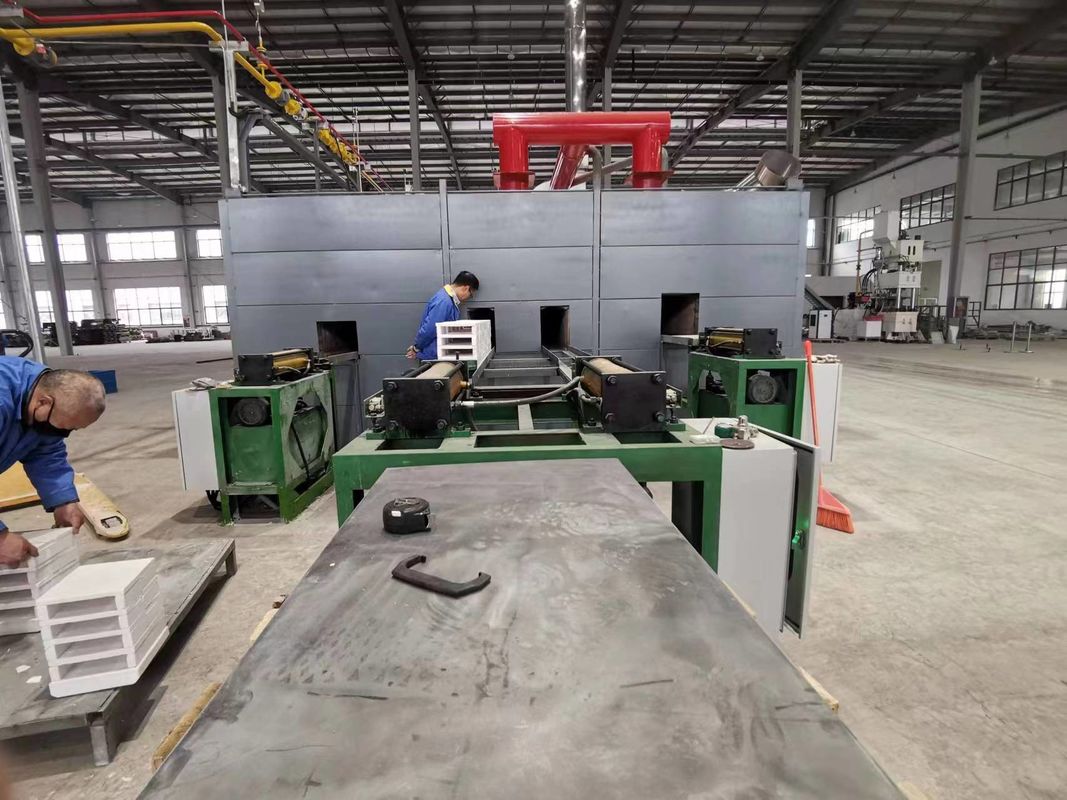

プッシュプレートオーブンは,プッシャー型オーブンとも呼ばれ,連続流の原理で動作します.いくつかの主要なコンポーネントで構成されています. 積載エリアは,電子部品,通常は小さなチップの形で特別に設計されたプッシュプレートに置かれます.このプッシュプレートは,機械的なプッシュメカニズムによって,徐々にオーブンを通して押し.

電子部品の性質とシンテリングプロセスに応じて,炉は異なるガスで満たされることがあります.例えば,ある場合シンタリング中に成分の酸化を防止するために,窒素やアルゴンなどの惰性ガスを使用します.水素のような減量ガスが加えられ,シンター処理に有益な特定の化学反応が促進される..

プッシュプレート炉の設計と操作は高度に自動化されています.高度な制御システムを使用して,温度,プッシュ速度,リアルタイムでガス流量この自動化により,一貫した信頼性の高いシントリング結果が確保されるだけでなく,生産効率も大幅に向上し,大規模電子機器製造に適しています.

2特徴

2.1 精密な温度制御

電子部品のシンタリング用のプッシュプレートオーブンの最も顕著な特徴の1つは,非常に正確な温度制御を提供する能力です.多ゾーン式暖房システムにより複雑な温度プロファイルが作れます温度精度は ± 1°C の範囲で,多くの近代的なプッシュプレートオーブンで達成できます.電子部品の品質と性能に大きく影響する可能性があるためこの精度は極めて重要です例えば,セラミックコンデンサーのシンタリングでは,シンタリングプロセス中に誤った温度が不一致なコンデンタンス値につながる可能性があります.高性能電子回路では許容できない.

2.2 安定した暖房環境

プッシュプレート炉の設計により,安定した暖房環境が確保されます.炉壁に使用される保温材料は高品質で,周囲への熱損失を最小限に抑えます.これは,炉内の恒常的な温度を保つことに役立ち,エネルギー効率に貢献することもしれません.暖房室内の均等な熱分布は,暖房要素の慎重な配置によって達成される.プッシュプレートのすべての電子部品が,シンタリング中に同じ温度条件にさらされていることを保証します.これは電子産業における重要な要件である一貫した特性を持つ部品の製造に不可欠です.

2.3 スムーズな押す - プレートの動き

プッシュプレートオーブンの機械的なプッシュメカニズムは,プッシュプレートのスムーズで一貫した動きを保証するように設計されています.突発的な停止や揺れの動きがプレート上の電子部品の位置違いを引き起こし,微妙な部品に損傷をもたらすことができます.. 円滑な動きは,部品が,事前に定義された温度-時間プロフィールを正確に従って,恒常な速度で暖房地帯を通過することを保証します. さらに,プッシュプレートの動きは,異なるシンタリングプロセスに対応するように調整することができます例えば,特定の温度で長時間保持を必要とする部品では,押す速度を遅らせることができます.

2.4 調整可能な空気

前述したように,プッシュプレートオーブンは,オーブンの内部の大気を制御するシステムで装備することができます.この機能は高度にカスタマイズできます.製造者は,シンテリングされる電子部品の特殊要件に応じて,さまざまなガスやガス混合物から選択することができます.例えば,金属ベースの電子部品のシンテリングでは,酸化を防止し,望ましい化学反応を促進するために,減少する大気が必要です.ガスの流量と組成を精密に制御することができているので,炉の柔軟性はさらに向上します電子コンポーネントの異なる種類に対して,シンタリングプロセスの最適化を可能にします.

2.5 高い生産能力

プッシュプレート炉の連続流動操作により,大量生産に適しています.複数のプッシュプレートは同時に電子部品でロードできます.部品の一組がオーブンを通過するにつれて積載エリアに別のバッチを積もることができます.これは,電子産業の大規模需要を満たすために不可欠な高い出力を生み出します.オーブンの自動操作により手作業の必要性が減ります生産効率をさらに向上させ,シンターされた部品の人間のエラーによる欠陥のリスクを軽減します.

3申請について

3.1 セラミックコンデンサターのシンタリング

セラミックコンデンサターは,電気エネルギーを貯蔵し放出する能力のために電子回路に広く使用されています.プッシュプレートオーブンのシンタリングプロセスは,それらの生産に不可欠です.セラミックコンデンサターは,通常,セラミック粉末と他の添加物の混合物から作られています.シンタリング中,陶器の粒子は結合し,密集した均質な構造を形成します.

陶磁コンデンサータの望ましい介電性能を達成するには,プッシュプレートオーブンの正確な温度制御が不可欠です.など温度に依存する特異的な電解常数要求があります.製造者は,シンターされたセラミックコンデンサターがこれらの要件を満たしていることを保証することができます.例えば,X7Rセラミックコンデンサータのシンタリング温度は通常1200~1300°Cの範囲である.プッシュプレートオーブンの多ゾーン加熱システムにより,この温度までゆっくりと制御された加熱ランプが可能になります,その後,ピーク温度での休憩時間により,完全なシンタリングを保証します.安定した加熱環境とスムーズなプッシュプレート移動は,シンタリングプロセス中にコンデンサーの裂け目や変形を防ぐ容量値が一貫している高品質の製品です

3.2 レジスタントのシンタリング

抵抗器はもう一つの基本的な電子部品で,その製造にはプレート炉が重要な役割を果たします.抵抗器は,金属フィルム,炭素フィルムハイブリッドマイクロ回路に広く使用されている厚膜抵抗器の場合プッシュプレートオーブンのシンテリングプロセスは,レジスタント材料を固め,密度化するために使用されます..

通常導電性粒子,ガラスの結合剤,その他の添加物の混合物である電阻材料は陶器基板にスクリーンプリントされますプレートプッシュオーブンは,印刷抵抗材料で基板を熱するために使用されます炉内の温度プロファイルは,まず抵抗パスタの溶媒を蒸発させ,残りの材料をシンターするために慎重に設計されています.正確な温度制御は,導電粒子が抵抗体内の安定し均質な導電経路を形成することを保証しますオーブンのカスタマイズ可能な空気は,シンタリング中に金属ベースの導電性粒子の酸化を防ぐためにも使用できます.この結果,正確な抵抗値と低容量レジスタが作れます.高精度電子回路には不可欠です

3.3 インダクターのシンタリング

インダクタは電子回路で磁場内にエネルギーを貯蔵するために使用されます.インダクタ,特にフェライトなどの磁性材料から作られているものでは,プッシュプレートオーブンは,シンタリングに使用されます.フェライトインダクタは,フェライト粉末を望む形に圧迫し,その密度と磁気特性を高めるためにシンターすることによって作られます.

プッシュプレートオーブンのシンテリングプロセスは,フェライト材料の磁気浸透性と飽和性磁化を最適化するために注意深く制御されています.オーブンの温度プロファイルは,フェライト構造内の磁気粒子の成長を促進するように設計されています複数のゾーン式暖房システムは,制御された暖房と冷却サイクルを可能にします.これは,望ましい磁気特性を達成するために重要です.例えば,暖房段階では,温度がピーク値まで徐々に上昇します冷却段階では,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で,冷却の過程で熱度はフェライト構造に望ましくない段階やストレスの形成を防ぐために注意深く制御されている.安定した加熱環境とスムーズなプッシュプレート運動は,インダクタが均等にシンターされ,一貫したインダクタンス値と高品質のパフォーマンスを確保します.

3.4 集積回路基板のシンタリング

集積回路 (IC) の基板は,ICチップが搭載されているプラットフォームである.これらの基板は,通常アルミナまたはアルミナイトリドなどの陶器材料から作られる.プッシュプレートオーブンは,要求される機械的および電気的性質を達成するためにこれらの陶器基板をシンターするために使用されます..

シンタリング過程では,セラミック粉末はまず,プレスや注射鋳造などのプロセスを通して,望ましい形に形成されます.プッシュプレートオーブンは,緑色 (非シンター) の基板を熱するために使用されます.精密な温度制御は,陶器基板が均質な密度と滑らかな表面を保てるために不可欠です.ICチップを基板に適切に結合するために,滑らかな表面は不可欠ですオーブンの調節可能な空気は,陶器材料の酸化を防止し,表面の化学組成を制御するために使用できます.プッシュプレート炉の高生産能力により,IC基板の大量生産が可能になります半導体産業の大規模な需要を満たしています

3.5 電子包装材料のシンタリング

電子包装材料,例えば陶磁包装や金属と陶磁複合材料は,プッシュプレートオーブンを用いてシンテレーションされます.これらの材料は,電子部品を保護し,メカニカルサポートと電気隔熱を提供すること.

陶器用包装の場合は,プッシュプレートオーブンのシンタリングプロセスを用いて陶器材料を密度化し,機械的強度を改善します.温度プロファイルは,包装がシンター後に適切な寸法と許容度を確保するために注意深く設計されていますメタル・セラミック複合材料では,金属とセラミック相を結合するために,炉内のシンタリングプロセスが使用されます.カスタマイズ可能な大気は,金属とセラミックとの間のインターフェイス反応を制御するために使用できますプレートプッシュオーブンの高生産能力により,電子包装材料の大量生産が効率的に可能になります.電子機器の大量生産に不可欠です.

4. よくある質問

4.1 電子部品をプッシュプレートオーブンでシンタリングする典型的な温度範囲は?

温度範囲は電子部品の種類と使用された材料によって異なります陶磁コンデンサやフェライトインダクタなどの陶磁部品ではシンテリング温度は1000~1300°Cで溶融点が低い金属ベースの部品や材料では,シンテリング温度は500~900°Cの範囲に及びます.

4.2 プッシュプレートオーブンの大気は,シンタリングプロセスにどのように影響するのですか?

オーブンの大気は,シンテリングプロセスに大きな影響を与えます.窒素やアルゴンなどの惰性ガスが成分の酸化を防ぐために使用されます.水素のような減量ガスは,特定の化学反応を促進するために用いられます誤った大気は酸化,汚染,または誤った化学反応を引き起こす可能性があります.シンターされた部品の質を劣化させる.

4.3 プッシュプレートオーブンは,異なるタイプの電子部品を同時にシンターするために使用できますか?

プッシュプレートオーブンで同時に様々な種類の電子部品をシンターできる場合もありますシンタリング温度プロファイルと大気条件が類似している場合しかし,要求が著しく異なれば,部品の一種類またはそれ以上のため,最適でないシンテリング結果をもたらす可能性があるため,推奨されません.

4.4 プッシュプレートオーブンはどのくらいの頻度で保守が必要ですか?

プッシュプレートオーブンの保守頻度は,使用状況によって異なります.熱損失に対する隔熱装置の検査温度制御システムの校正は定期的に行われなければならない.通常は3〜6ヶ月ごとに温度測定が正確であることを保証します.

4.5 プッシュプレートオーブンのシンター電子部品の質に影響を与える主な要因は?

主な要因は,温度精度,炉内の温度均一性,プレート運動の安定性,炉内の大気の組成と流量,材料の質もこれらの要素の偏差は,不一致な特性,裂け目,または誤った化学組成などのシンターされたコンポーネントの欠陥を引き起こす可能性があります.
