自動制御 連続炉 エネルギー節約 電熱

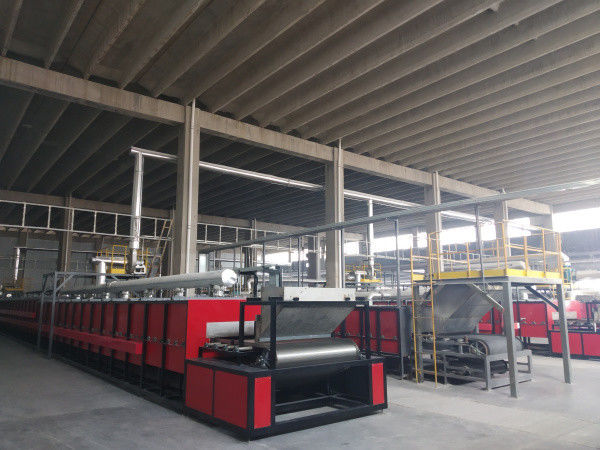

メッシュベルトオーブン/連続オーブン/電気暖房/金属フレーム構造/自動制御/省エネ/900°C

概要

網状帯炉は連続型炉で,伝送モードとして金属網状帯を使用する.金属網状帯はローラーまたは支柱板によって運ばれます.加熱方法に応じて,金属網状帯は,電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池の電池,電池の電池,電池の電池,電池の電池,電池の電池,電池の電池,電池の電池,電池の電池,電池の電池,電池,電池,電池,電池,電池,電池,電池,電池,電池,電池など.2つのカテゴリーに分けられます燃焼器具は,燃焼器具として,燃焼器具として使用できます.

熱炉の長さに沿って,不?? 鋼のローラーが並べられ,速度調節モーターが駆動する金属網帯を支える.製品が乾燥または調理のために,直接網状帯に置くことができます.網状ベルトは,温度に応じて異なる材料のステンレス鋼で作られています. 金属材料の制限のために,網状帯炉の一般使用温度が900°C未満.

網状帯炉の温度制御システムは,デジタルディスプレイのインテリジェントPIDレギュレーターとタイリスターで構成され,閉ループ制御システムを構成する.自動で正確な温度制御を実現できる. 暖房エレメントはFECセラミックヒートプレートまたはセラミックヒート棒を採用し,温度制御システムは日本から輸入された多段階のインテリジェントプログラム温度コントローラを採用します.データ通信インターフェイスは,必要に応じて設定できます.変化頻度 ステップレス速度調節 耐熱鋼網帯トランスミッション 円盤設計構想 円滑な製品輸送を保証

連続生産のための熱装置として,網状帯のオーブンの作業システムは,燃料の種類,オーブンの構造,焼却製品,焼却形態などによって大きく異なります.安定した信頼性の高い品質オーブンの温度が均等で エネルギー節約が顧客によって認められています

構造

網状帯のオーブンの全セットは,炉体,網状帯の伝送システム,温度制御システムという3つの部分で構成されています.

1オーブンのボディは,給餌部,前燃焼部,シンタリング部,慢冷却部,水冷却部,放出部からなる.

2網状帯の送電システムは,高温耐性網状帯,送電装置などで構成されています.網状帯の炉の走行速度は周波数変換器によって調整されます.デジタルディスプレイの網状ベルト速度測定装置が配置されている網状帯の回転が直接読み取れます.

3温度制御システムは熱対で構成されています.

作業システム

カタライザーキャリアの焼却のための特殊機器として,オーブンの作業システムは主にオーブンの基礎,オーブンのメイン構造,網状帯伝送システム,電気暖房システム,熱気循環システム排気ガス除去システム,冷却システム,自動制御システムなど

1網状ベルト炉は金属フレーム構造を採用し,基礎に対する要求は高くなく,主に地面負荷能力と高さの要求です.地面負荷容量要求は 8 トン/m2 に達する基礎は300mm厚のコンクリートで,炉体はコンクリートの底面に置かれています.

2金属フレームは,長方形のチューブで溶接された独立した構造ユニットを採用している.耐火材料の軸承は,チャネル鋼で溶接されている.各ユニット構造の長さは2mですオーブンのヘッドフレームは1.5mで,オーブンのテールフレームはボルトで接続されています. フレームの全体的な高さを調整するために下部に調整ボルトがあります.

3網状帯炉の伝送システムは網状帯,ローラー,ローラー,ストレッサー,偏差修正メカニズムとパワーメカニズムで構成されています.網状帯の回転直径と弦軸の直径は,網状帯の総強度とギャップサイズが設計要件を満たすことを確保するために合理的に選択する必要があります..

4. メッシュベルトオーブンは電気加熱を採用します.電気加熱要素はニッケル80クロム20抵抗線で巻き込まれており,この加熱要素は信頼性と維持が簡単です.必要に応じて,炉を止めずに熱い状態で交換することができます同時に,網状帯の隙間を通り落ちる破裂した材料が,抵抗加熱要素に直接落ちることを防ぐために,抵抗加熱要素の上には必要な保護措置が講じられている..

5カタライザーキャリアの燃焼により,一定量の排気ガスが発生します.2つの排気ガス排気支線は,時間内に排気ガスを排気するために,メッシュベルトオーブンのオーブンヘッドの上部に設置されています.

6. 網状帯のオーブンは,オーブンの温度を下げるために強制換気冷却を採用します.強制換気冷却は,また,効果的にオーブンの冷却セクションの長さを短縮します.

7網状ベルトの回転制御に加えて,網状ベルトの自動張力と自動偏差修正メカニズムは,上記に記載されています.メッシュベルトオーブンは,温度とすべてのファン圧力の自動制御も実現.

適用する

メッシュベルトオーブンは,主に特殊陶器,構造陶器,電子陶器,機能陶器,磁気材料,電子粉末,電子機器,ミツバチセラミックスその他の分野;
